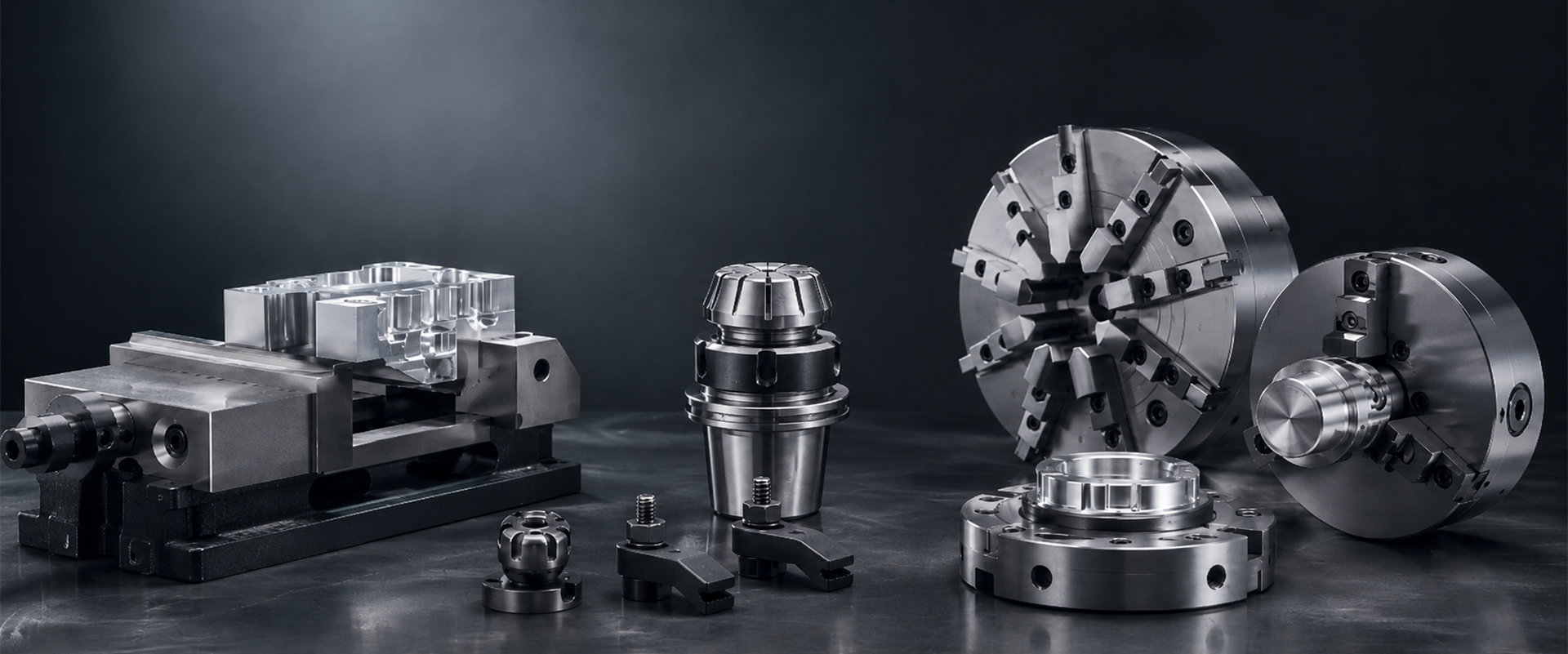

1. Zugänglichkeit: Spanntechnik passend zur Maschinenkonstruktion
Ein zentraler Aspekt bei der Auswahl der Werkstückspannung ist die Zugänglichkeit des Werkstücks für das Werkzeug. Hier unterscheiden sich insbesondere 3-Achs-CNC-Maschinen und 5-Achs-Bearbeitungszentren deutlich.
Bei einer 3-Achs-Maschine erfolgt die Bearbeitung meist aus einer begrenzten Richtung. Dadurch sind klassische Spannlösungen wie Schraubstöcke oder einfache Spannvorrichtungen oft ausreichend, da die Werkzeugzugänglichkeit weniger kritisch ist.
Anders sieht es bei der 5-Achs-Bearbeitung aus. Hier muss das Werkstück aus unterschiedlichsten Winkeln erreichbar sein, damit komplexe Geometrien in möglichst wenigen Aufspannungen bearbeitet werden können. Dies erfordert kompakte Spannsysteme mit geringer Störkontur, damit Werkzeug, Spindel und Maschinenkinematik uneingeschränkt arbeiten können. Eine optimierte Zugänglichkeit reduziert Umspannvorgänge, verkürzt Nebenzeiten und steigert die Genauigkeit.
2. Spannkraft: Mechanisch, hydraulisch oder pneumatisch?
Die erforderliche Spannkraft hängt stark von Bearbeitungsstrategie, Werkstückmaterial und Automatisierungsgrad ab.
Mechanische Werkstückspannung
Bei der manuellen Bestückung ohne Automatisierung ist ein mechanisch betätigter Schraubstock in vielen Fällen die wirtschaftlichste und vollkommen ausreichende Lösung. Er ist robust, einfach zu bedienen und verursacht keine zusätzlichen Anforderungen an Medienversorgung oder Steuerungstechnik.
Hydraulische Werkstückspannung
Sobald Fertigungsprozesse automatisiert werden, beispielsweise durch Roboterbeladung oder Portallader, stoßen mechanische Spannsysteme an ihre Grenzen. In solchen Anwendungen ist die hydraulische Werkstückspannung häufig die erste Wahl.
Hydraulische Spannsysteme bieten eine deutlich höhere Spannkraft als pneumatische Systeme und eignen sich besonders für schwere Zerspanung, hohe Schnittkräfte und stabile Serienprozesse. Sie gewährleisten reproduzierbare Spannverhältnisse und hohe Prozesssicherheit.
Pneumatische Werkstückspannung
Die pneumatische Werkstückspannung bietet im Vergleich zur Hydraulik geringere Spannkräfte. Was zunächst als Nachteil erscheint, ist in vielen Anwendungen ein klarer Vorteil: empfindliche Werkstücke werden deutlich weniger verformt oder verdrückt.
Gerade bei dünnwandigen Bauteilen, filigranen Geometrien oder empfindlichen Werkstoffen kann dies entscheidend sein. Zusätzlich lässt sich die Spannkraft über ein Proportionalventil sehr präzise regeln, wodurch eine exakt auf das Bauteil abgestimmte Spannung möglich wird.
3. Kraftfluss: Wie Spannkräfte im Werkstück wirken
Nicht nur die Höhe der Spannkraft ist entscheidend, sondern auch deren Kraftfluss innerhalb des Werkstücks.
Ein klassischer 2-Backen-Schraubstock oder ein 2-Backenfutter leitet die Spannkraft linear in Richtung Werkstückmitte ein. Dieses Prinzip ist für viele prismatische Bauteile ideal und bietet eine einfache, stabile Spannung.
Bei 3-Backenfuttern verteilt sich die Spannkraft hingegen gleichmäßiger über den Durchmesser. Diese Spanntechnik eignet sich besonders für zylindrische Werkstücke, da eine bessere Rundlaufgenauigkeit erreicht werden kann.
Bei großen zylindrischen Bauteilen mit hohen Anforderungen an die Rundheit empfiehlt sich der Einsatz von 6-Backenfuttern oder Spannzangen mit einer hohen Teilung, da die Kraftverteilung nochmals homogener erfolgt und Werkstückverformungen minimiert werden.
Für nicht zylindrische, aber spannungsempfindliche Bauteile bietet die Niederzugspanntechnik erhebliche Vorteile. Sie kombiniert sicheres Spannen mit einem definierten Niederzug-Effekt, wodurch das Werkstück zuverlässig auf die Auflage gezogen wird und sich Prozessstabilität sowie Maßhaltigkeit verbessern.
4. Werkstückausrichtung: Grundlage für Maßhaltigkeit und Wiederholgenauigkeit
Die korrekte Werkstückausrichtung in der CNC-Bearbeitung ist essenziell, insbesondere wenn Form- und Lagetoleranzen sicher eingehalten werden müssen.
Bei der Bearbeitung der sogenannten sechsten Seite empfiehlt es sich - sowohl bei manueller als auch automatisierter Bestückung - in einem Schraubstock mit einer festen und einer losen Spannbacke zu arbeiten. Dieses Spannkonzept sorgt dafür, dass sich Bauteiltoleranzen kontrolliert ausrichten lassen und eine prozesssichere Bearbeitung gewährleistet ist.
Besonders anspruchsvoll wird die Spannung bei Guss- und Schmiedebauteilen, da diese häufig unregelmäßige Geometrien, Gusshaut oder Fertigungstoleranzen aufweisen. Hier sind spezialisierte Spannkomponenten unverzichtbar:
- 3-Punkt-Auflagen für definierte Lagerung
- Abstützelemente zur Vermeidung von Schwingungen
- Schwimmspanner zum Ausgleich von Toleranzen
- Zentrierelemente für reproduzierbare Positionierung
Nur durch die richtige Kombination dieser Elemente lassen sich instabile Rohteile prozesssicher bearbeiten.
Fazit: Die passende Werkstückspannung entscheidet über den Fertigungserfolg
Die optimale Werkstückspannung in der CNC-Zerspanung ist weit mehr als nur das Fixieren eines Bauteils. Sie beeinflusst Werkzeugzugänglichkeit, Bearbeitungsqualität, Taktzeiten und Prozesssicherheit gleichermaßen.
Während bei manueller Fertigung oft einfache mechanische Spannmittel ausreichen, erfordern automatisierte Prozesse hydraulische oder pneumatische Systeme. Gleichzeitig müssen Kraftfluss, Werkstückgeometrie und Ausrichtung exakt berücksichtigt werden.
Wer seine Spanntechnik gezielt auf Anwendung und Maschine abstimmt, steigert nicht nur die Präzision, sondern auch die Effizienz der gesamten CNC-Fertigung.
