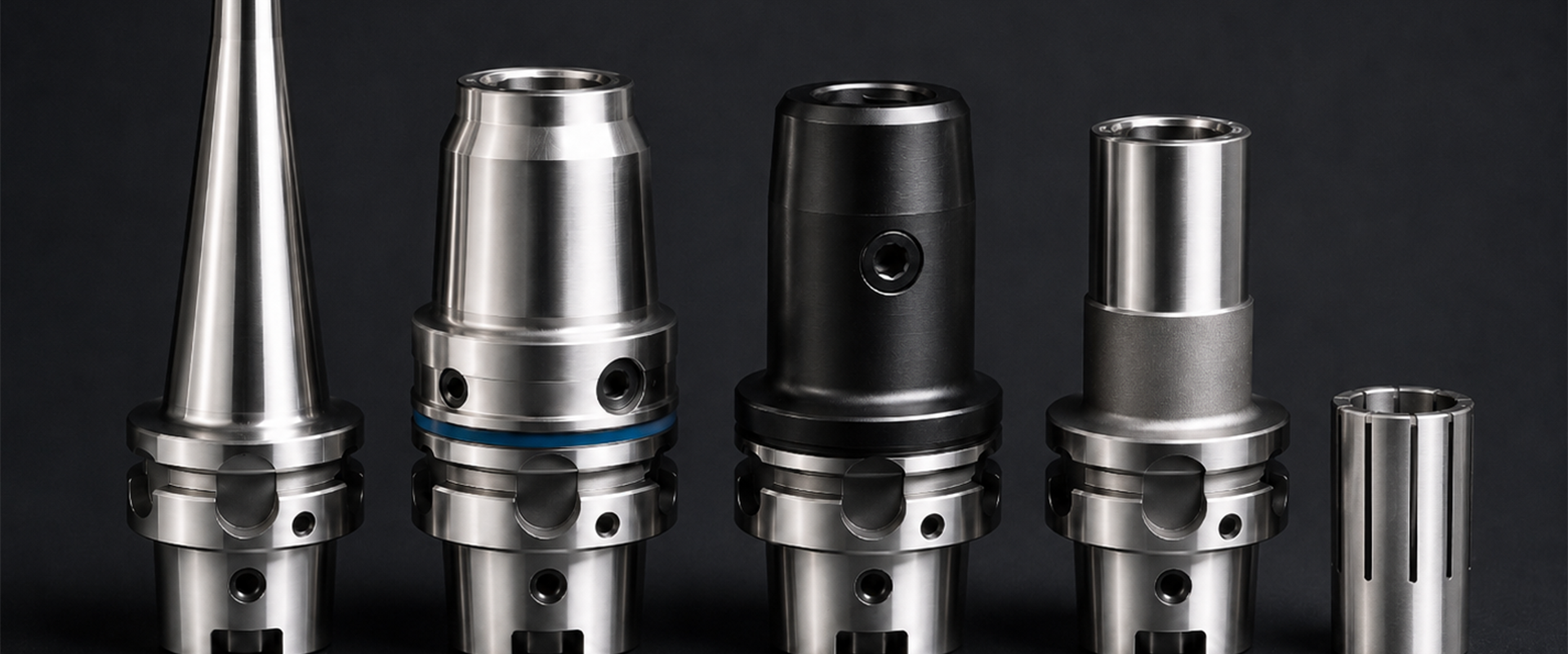

1. Weldon-Aufnahmen - robust für Schruppbearbeitung, ungeeignet für Präzision
Weldon-Aufnahmen sind klassische Halter für Fräswerkzeuge mit Mitnahmefläche.
Vorteile
- Sehr hohe Auszugssicherheit
- Ideal für schwere Schruppbearbeitungen
- Hohe Drehmomentübertragung
- Robuste, einfache Konstruktion
Nachteile
- Schlechter Rundlauf durch seitliche Spannschraube
- Hohe Unwucht bei höheren Drehzahlen
- Schlechte Oberflächenqualität
- Erhöhte Belastung für Spindellager
Die Spannschraube drückt das Werkzeug zwangsläufig aus der Mittelachse. Für Schlichtbearbeitungen ist das ein gravierender Nachteil, da Rundlaufabweichungen direkt Werkzeugverschleiß und Oberflächenqualität verschlechtern. Bei hohen Drehzahlen kann die entstehende Unwucht massiv auf die Spindel wirken und im Extremfall Spindelschäden verursachen.
Bauartbedingt sind zudem keine extrem schlanken, langen Halter möglich, da ausreichend Material für Spannschraube und Mitnahmemechanik benötigt wird.
2. Whistle Notch - mehr Sicherheit bei kritischen Anwendungen
Whistle Notch ähnelt der Weldon-Aufnahme, verwendet jedoch eine spezielle Nutgeometrie für definierte Mitnahme.
Vorteile
- Sehr hohe Auszugssicherheit
- Definierte Werkzeugpositionierung
- Gut bei schweren Bearbeitungen
Nachteile
- Rundlauf schlechter als Präzisionsspannsysteme
- Begrenzte Flexibilität
- Ebenfalls ungeeignet für hochpräzise Schlichtbearbeitung
Diese Aufnahme eignet sich dort, wo Prozesssicherheit wichtiger ist als höchste Präzision.
3. Schrumpfaufnahmen - maximale Präzision und hohe Steifigkeit
Schrumpfaufnahmen gehören zu den präzisesten Spannsystemen in der modernen Zerspanung.
Vorteile
- Exzellenter Rundlauf
- Sehr hohe Spannkraft
- Hohe Steifigkeit
- Schlanke Bauform möglich
- Sehr gut für Hochgeschwindigkeitsbearbeitung
Nachteile
- Höhere Anschaffungskosten
- Zusätzliche Schrumpftechnik erforderlich
- Thermische Belastung beim Werkzeugwechsel
Durch die symmetrische Spannung ohne mechanische Schrauben entstehen minimale Unwuchten. Gerade bei Schlichtbearbeitung und HSC-Anwendungen ist dies ein klarer Vorteil.
4. Hydrodehnspannfutter - Präzision mit Komfort
Hydrodehnaufnahmen spannen das Werkzeug über hydraulischen Druck.
Vorteile
- Sehr guter Rundlauf
- Schneller Werkzeugwechsel
- Schwingungsdämpfend
- Schonende Werkzeugspannung
Nachteile
- Begrenzte Drehmomentübertragung
- Höhere Kosten
- Empfindlicher gegenüber Beschädigungen
Besonders bei Schlichtbearbeitung, Bohrbearbeitung und vibrationskritischen Prozessen sind Hydrodehnspannfutter sehr sinnvoll.
5. ER-Spannzangen - flexibel, aber nicht kompromisslos präzise
ER-Spannzangen sind weit verbreitet und wirtschaftlich attraktiv.
Vorteile
- Hohe Flexibilität
- Große Spannbereiche
- Kostengünstig
- Einfache Handhabung
Nachteile
- Rundlauf stark qualitätsabhängig
- Geringere Steifigkeit
- Höhere Auskragung durch Bauform
- Weniger geeignet für extreme Präzisionsanwendungen
Für universelle Anwendungen sind ER-Spannzangen absolut sinnvoll, für hochpräzises Schlichten jedoch oft nicht die erste Wahl.
6. Eingepresste Spannzangensysteme - hohe Präzision bei kompakter Bauweise
Diese Systeme kombinieren das Spannzangenprinzip mit einer kompakteren, präziseren Bauweise.
Vorteile
- Besserer Rundlauf als klassische ER-Systeme
- Kompakte Bauform
- Gute Steifigkeit
- Schneller Wechsel
Nachteile
- Weniger flexibel als ER-Systeme
- Höhere Systemkosten
Eingepresste Spannzangensysteme sind ein guter Kompromiss zwischen Flexibilität und Präzision.
7. Fazit: Die richtige Werkzeugaufnahme entscheidet über den Prozess
Egal welches Spannsystem gewählt wird: Rundlauf, Planlauf und Stabilität sind entscheidende Faktoren für einen wirtschaftlichen und sicheren Zerspanprozess.
Ein schlechter Rundlauf bedeutet:
- ungleichmäßige Schneidenbelastung
- kürzere Werkzeugstandzeiten
- schlechtere Oberflächen
- höhere Vibrationen
- erhöhte Spindelbelastung
Gerade bei der Schruppbearbeitung spielt zudem die Stabilität der gesamten Werkzeugaufnahme eine zentrale Rolle. Mehr Masse bedeutet in vielen Fällen bessere Schwingungsdämpfung und damit höhere Prozesssicherheit.
Ebenso kritisch ist die Werkzeugauskragung: Jeder unnötige Millimeter reduziert die Steifigkeit des Systems erheblich. Die Folgen sind Werkzeugdurchbiegung, Maßabweichungen, Vibrationen und im schlimmsten Fall Werkzeugbruch.
Dasselbe gilt für das A-Maß der Aufnahme: Je kürzer die Werkzeugaufnahme konstruktiv aufgebaut ist, desto geringer wirken Hebelkräfte auf Werkzeug und Spindel, und desto stabiler läuft der gesamte Prozess.
Ebenso lohnt sich unabhängig vom gewählten System immer eine konsequente Wareneingangskontrolle. Besonders wichtig ist die Prüfung von Rundlauf und Planlauf zwischen Aufnahmebohrung und spindelseitiger Schnittstelle.
Denn nicht alle Hersteller fertigen mit derselben Qualität. Manche Werkzeugaufnahmen werden nicht ausreichend gehärtet oder nach dem Härten nicht sauber überschliffen. Die Folge sind Präzisionsprobleme, geringere Lebensdauer und unnötige Prozessrisiken.
Die wichtigste Regel lautet daher: So kurz wie möglich, so stabil wie nötig, so präzise wie erforderlich - denn Qualität gewinnt immer.
