Die Automatisierung von CNC-Maschinen ist heute ein entscheidender Faktor für wirtschaftliche und wettbewerbsfähige Fertigungsprozesse. Unternehmen setzen auf intelligente Automatisierungslösungen, um Maschinenlaufzeiten zu maximieren, Rüstzeiten zu minimieren und den Fachkräftemangel auszugleichen.

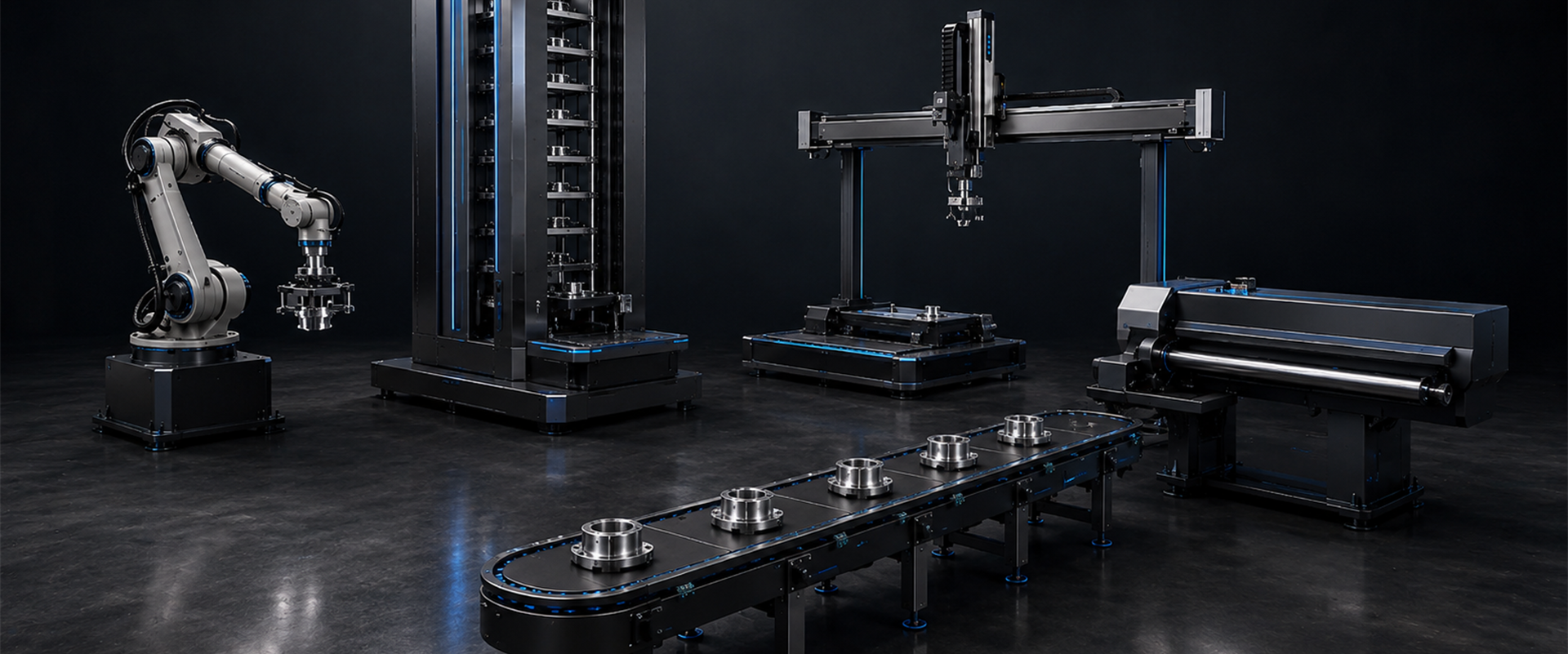

Je nach Bauteil, Bearbeitungszeit und Produktionsanforderung eignen sich unterschiedliche Systeme wie Roboterautomation, Palettenwechsler, Portallader, Stangenlader oder Wechseltische mit Robotern. Die Wahl der richtigen Lösung hängt stark vom jeweiligen Fertigungsszenario ab.
1. Roboterautomation für CNC-Maschinen
Die Roboterautomation für CNC-Drehmaschinen und CNC-Fräsmaschinen zählt zu den flexibelsten und schnellsten Automatisierungslösungen. Besonders bei kurzen Bearbeitungszeiten spielt der Roboter seine Stärken aus, da seine sehr kurze Taktzeit optimal zur hohen Dynamik moderner CNC-Maschinen passt.
Ein großer Vorteil entsteht, wenn der Roboter direkt in den Maschinenraum integriert ist. In diesem Fall kann die Bestückung laufzeitparallel zur Bearbeitung erfolgen. Dadurch werden Stillstandzeiten nahezu vollständig eliminiert und die Produktivität deutlich erhöht.
Vorteile
- Sehr kurze Taktzeiten
- Ideal für kurze Bearbeitungszeiten
- Laufzeitparalleles Arbeiten bei Maschinenraumintegration
- Hohe Flexibilität bei unterschiedlichen Bauteilen
- Bedienung mehrerer Maschinen möglich
- Ideal für mannlose Fertigung
Nachteile
- Höhere Investitionskosten
- Komplexere Integration
- Größerer Platzbedarf als kompakte Systeme
2. Palettenwechsler für CNC-Bearbeitungszentren
Ein Palettenwechsler eignet sich besonders für Bauteile mit längeren Bearbeitungszeiten. Die eigentliche Bestückung eines Palettenwechslers ist im Vergleich zu Robotersystemen eher langsamer, fällt bei langen Maschinenlaufzeiten jedoch kaum ins Gewicht.
Ein wesentlicher Vorteil liegt in der Möglichkeit, unterschiedliche Bauteile nacheinander automatisiert abzuarbeiten. Das ermöglicht eine hohe Flexibilität in der Fertigungsplanung.
Werden zusätzlich Mehrfachspannvorrichtungen eingesetzt, relativiert sich die längere Bestückungszeit deutlich, da mehrere Werkstücke gleichzeitig bearbeitet werden können.
Vorteile
- Ideal für lange Bearbeitungszeiten
- Unterschiedliche Bauteile automatisiert nacheinander fertigen
- Sehr effizient mit Mehrfachspannsystemen
- Hohe Maschinenlaufzeiten
- Gute Planbarkeit der Fertigung
Nachteile
- Langsamere Bestückung im Vergleich zum Roboter
- Weniger effizient bei sehr kurzen Zykluszeiten
- Begrenzte Flexibilität ohne passende Spanntechnik
3. Portallader in der CNC-Automatisierung
Der Portallader ist eine wirtschaftliche Lösung für standardisierte Fertigungsprozesse mit konstanten Werkstücken. Er kombiniert hohe Wiederholgenauigkeit mit kurzen Taktzeiten und eignet sich besonders für automatisierte Serienproduktion.
Im Vergleich zum Roboter ist der Portallader weniger flexibel, bietet dafür aber oft eine kompaktere und kosteneffizientere Lösung.
Vorteile
- Schnelle Taktzeiten
- Platzsparende Bauweise
- Hohe Wiederholgenauigkeit
- Kosteneffizient bei Serienfertigung
Nachteile
- Eingeschränkte Flexibilität
- Weniger geeignet für komplexe Werkstückvarianten
- Umbauten bei Produktwechsel aufwendiger
4. Stangenlader für CNC-Dreh- und Dreh-Fräszentren
Der Stangenlader wird längst nicht mehr nur in klassischen CNC-Drehmaschinen eingesetzt. Auch moderne CNC-Dreh-Fräszentren profitieren von dieser Automatisierungslösung.
Neben Rundmaterial können, abhängig vom System, auch Profilmaterial oder Rechteckmaterial automatisiert zugeführt werden. Die extrem kurze Taktzeit macht den Stangenlader zu einer besonders produktiven Lösung für hohe Stückzahlen.
Vorteile
- Sehr kurze Taktzeiten
- Ideal für Serienfertigung
- Geeignet für CNC-Drehmaschinen und Dreh-Fräszentren
- Verarbeitung unterschiedlicher Materialprofile möglich
- Hohe Prozesssicherheit
Nachteile
- Materialabhängige Einschränkungen
- Weniger flexibel bei häufig wechselnden Aufträgen
- Zusätzlicher Platzbedarf
5. Wechseltisch in Kombination mit Roboterautomation
Die Kombination aus Wechseltisch und Roboter gehört zu den leistungsfähigsten Automatisierungskonzepten in der CNC-Fertigung. Der entscheidende Vorteil: Das Bestücken erfolgt parallel zur laufenden Bearbeitung, wodurch die Maschinenstillstandszeit nochmals deutlich reduziert wird.
Im Vergleich zu klassischen Robotersystemen ohne Wechseltisch kann die Produktivität nochmals gesteigert werden, insbesondere bei kurzen bis mittleren Bearbeitungszeiten.
Vorteile
- Maximale Produktivität
- Parallelbestückung während der Bearbeitung
- Extrem kurze Stillstandzeiten
- Hohe Flexibilität
- Skalierbar für automatisierte Fertigungszellen
Nachteile
- Höhere Investition
- Komplexere Systemintegration
- Höherer Platzbedarf
6. Fazit
Die optimale CNC-Automatisierung hängt maßgeblich von Bearbeitungszeit, Werkstückvielfalt und Produktionsvolumen ab. Während Roboterautomation bei kurzen Zykluszeiten überzeugt, spielen Palettenwechsler ihre Stärken bei langen Bearbeitungszeiten aus.
Stangenlader bieten maximale Effizienz in der automatisierten Materialzuführung, während die Kombination aus Wechseltisch und Roboter höchste Produktivität ermöglicht. Wer seine CNC-Fertigung nachhaltig optimieren möchte, sollte die Automatisierung konsequent an den eigenen Produktionsprozess anpassen.
